VisiWeb PoE Switch

Der Ruf PoE-Switch ist zentraler Bestandteil des VisiWeb PIS Systems. Mit der Unterstützung aller gängigen Standards kann der Switch auch problemlos in anderen Systemen in Bahnen und Bussen eingesetzt werden. Die einfache Konfiguration über einen Webbrowser erlaubt die Anpassung an alle denkbaren Anwendungsfälle.
Der PoE Switch ist ein 8 Port Ethernet Switch mit integrierter PoE Speisung und speziell gehärteten Ports zur Ethernet-Übertragung über die E-Kupplung der Fahrzeuge.
Über weitere Ports ist der Switch in den Ruf Ethernetring integrierbar und fügt sich mit seinen Konfigurations- und Diagnose-features nahtlos in die VisiWeb PIS Systemlandschaft ein. Der Switch unterstützt die gängigen IEEE 802.3 Standards.

Eigenschaften:

  • managebarer Switch
  • PoE Funktionalität (Speisung von Endgeräten über die Ethernetleitungen)
  • eigene Wartungsanschlüsse
  • Konfiguration über Webinterface
  • Laden vorab erstellter Konfigurationsdateien von einem Notebook
  • Alle Ports mit auto-sense, auto-neg und auto MDI/X
  • Die einzelnen Ports sind auch auf 10Mbit oder 100Mbit fix konfigurierbar
  • Alle Ethernetports auf Chassisbuchsen M12 D-kodiert, 4-polig
  • Bis zu vier konfigurierbare PoE Ports
  • Bis zu zwei speziell gehärtete Ports für die Kommunikation über Kupplungen, fest konfigurierbar auf 10MBit / FDX
  • Zwei Ports als galvanisch überbrückende Ports für Ringredundanz im Fehlerfall ausgeführt
  • Die integrierte Spannungsversorgung liefert direkt ab Bordnetz ohne zusätzlichen externen 48V Wandler die nötigen internen und externen Spannungen
  • optional redundante Hilfsspannungsversorgung
  • Diagnosemöglichkeit über Front-LEDs
  • Auslesen der Einstellungen, Geräte-Stati, Geräte-Logfiles über ein Webinterface
  • Softwareupdate über Webinterface

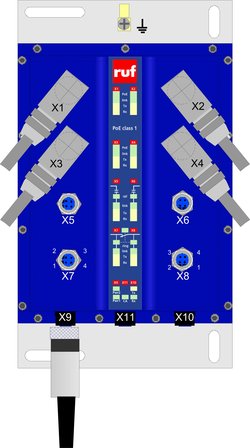

Ethernet Anschlüsse

Es stehen insgesamt acht Ethernetanschlüsse zur Verfügung, die über das Webinterface entsprechend Ihrem Verwendungszweck konfiguriert werden können:

Anschlüsse X1 bis X4:
Ethernetschnittstelle mit einer Datenübertragungsrate 10MBit oder 100MBit. Die Schnittstellen können zusätzlich so konfiguriert werden, dass externe Geräte über die Ethernetleitungen gespeist werden. Dies erfolgt gemäss der Power over Ethernet (IEEE 802.3af) Spezifikation mit der Leistungsklasse 1 (max. 3.84W pro Port).

Anschlüsse X5 und X6:
Ethernetschnittstelle mit einer Datenübertragungsrate 10MBit oder 100MBit. Die Schnittstellen sind speziell für den Einsatz von Ethernet über Kupplungen abgesichert. Wird der Port für eine Verbindung über eine elektrische, betrieblich trennbare Kupplung verwendet, ist der Port auf 10MBit / FDX zu konfigurieren, da aus physikalischen Gründen hier grössere Datenraten nicht sicher übertragen werden. Die beiden Schnittstellen können auch als Standard Ethernetport betrieben werden.

Anschlüsse X7 und X8:
Ethernetschnittstellen mit einer Datenübertragungsrate 10MBit oder 100MBit. Die Ports sind vorgesehen, um den Switch in eine Ringtopologie einzuschlaufen. Die beiden Schnittstellen können auch als Standard Ethernetport betrieben werden.

Die drei Anschlüsse im unteren Bereich des Switch stehen für die Hilfsspannungsversorgung und zu Wartungszwecken zur Verfügung:

Anschluss X9:
Über den Chassisstecker (M12, A-kodiert, 5-polig) erfolgt die Hilfsspannungsversorgung des Switches. Es ist möglich den Switch redundant zu speisen (Pin 1, Pin4). Über diesen Anschluss kann ebenfalls ein binäres Fehlersammelsignal abgefragt werden.

Anschluss X10:
Die Chassisbuchse (M12, A-kodiert, 4 polig) ist vorgesehen für die Verwendung als Service-Schnittstelle auf RS232 Basis.

Anschluss X11:
Die Chassisbuchse (M12, A-kodiert, 4 polig) ist zum Anschluss eines Konfigurationsdongles vorgesehen.
